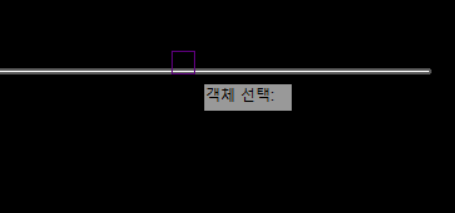

CAD 명령어) BREAK

단축어 BR

선 분리(끊기)

BR - ENTER - F - ENTER - 끊고싶은 선 지정 - ENTER - 같은 지점 한번 더 클릭

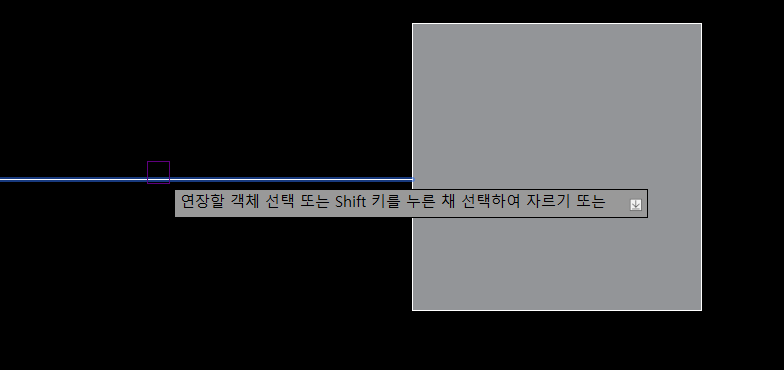

CAD 명령어) EXTEND

단축어 EX

선 길이 연장하기

EX → 엔터 후 연장하고 싶은 선을 선택하면 가장 가까운 곳의 면에 붙음

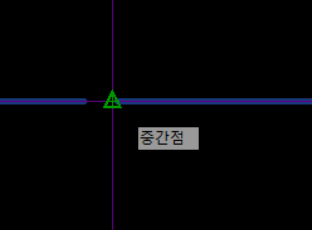

CAD 명령어

OSNAP

단축어: OS

스냅 등 그리기 셋팅(스냅 옵션)

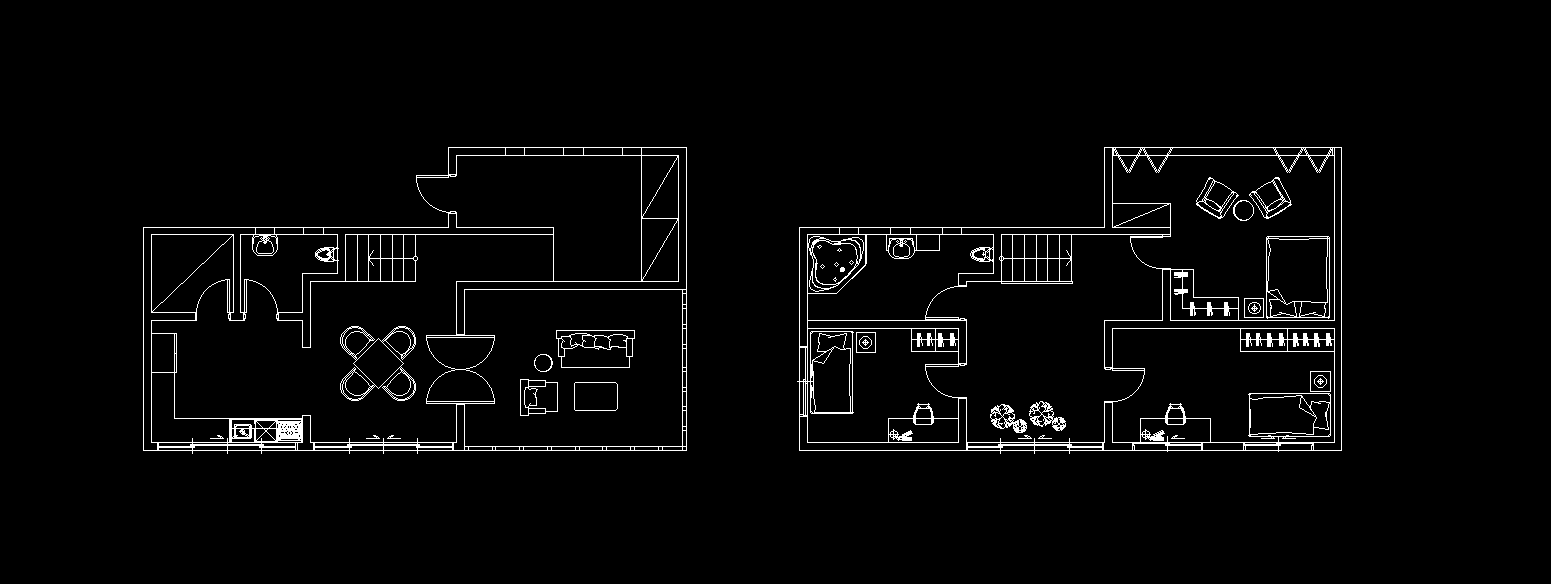

연습하는 단계라서 빠르게 해치라던지 dim 치수같은 것들이

미흡하지만 도면을 활용해서 3D모델링하는 연습을 하고 있기 때문에

모델링할 때 가장 중요한 벽체나 기본 구조물만 제대로 되있다면

그냥 넘어가서 1,2층 평면도 작성하는데 1시간 정도 밖에 걸리지 않았다.

4인 가족이 생활하는 주택이라고 가정했고,

1층은 넓은 복도형의 현관, 주방, 야외로 연결되어 있는 큰 테라스, 간단한 구조의 화장실로만

구성하여, 가족들이 공동으로 생활하는 공간이라는데에 비중을 두고,

침실과 같은 개인실들은 모두 2층에 위치하도록 하였다.

2층에는 부부가 사용하는 큰방, 자녀가 사용하는 작은방 2개를 배치하고,

화장실은 모두가 공용으로 사용하도록 큰 욕조를 두고 여유있게 구성하였다.

벽체 - 문 - 창문 - 가구 - 해치  순으로 평면도를 작성하였고,

이 도면을 스케치업으로 불러가서 3D작업을 하기위해

1,2층 도면을 COPY해서 불필요한 해치같은 것들을 제거하고,

모든 DIM STYIL을 기본 0 레이어로 바꿔주었다.

↓↓↓

링크

(캐드 도면 활용하여 스케치업으로 3D 모델링 하기)

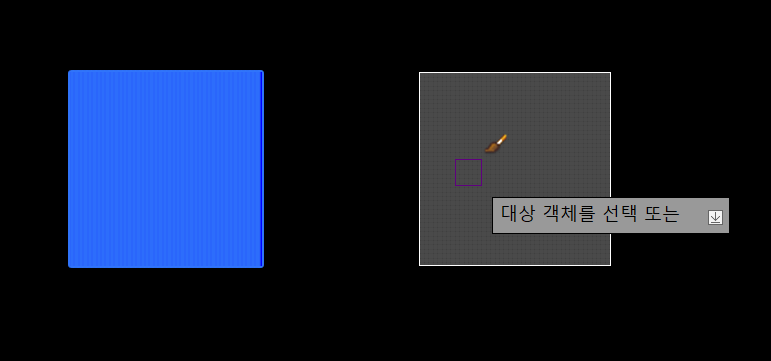

CAD 명령어 [MATCHPROP]

단축키 MA

DIM, 특성 복사(일러스트에 스포이드 느)

MA - ENTER - 첫번 째 객채 선택 - 특성 복사하고 싶은 객체 선택
