CAD 명령어 [COPY]

단축키 CO

객체 복사

CO - ENTER - 복사할 객체 선택 - 중심 점 클릭 후 이동하고 싶은 위치에 갖다 놓기

2. 일정한 거리에 같은 객체 복사 할 때.

C - ENTER - 복사할 객체 선택 - A - ENTER - 복사할 수량 입력 - ENTER - 중심점에서부터 간격 입력 - ENTER

CAD 명령어 [HATCH]

단축키 H

무늬 넣기

H - ENTER - 해치 넣을 면적 선택 - 편집툴에서 무늬와 스케일 변경

또는 HE(HATCH EDIT) 명령어로 편집창을 열어서 수정할 수 있다.

CAD 명령어 [FILLET]

단축키 F

모서리 깎기, 모서리 둥글게

1. 모깎기

F - ENTER - 모깎기 할 객체 2개 클릭

2. 모서리 둥글게 따기

F - ENTER - R - ENTER - 반지름 크기 입력 - ENTER - 모서리 둥글게 할 객체 2개 선택하기

CAD 명령어 TRIM

단축키 TR

선 잘라내기

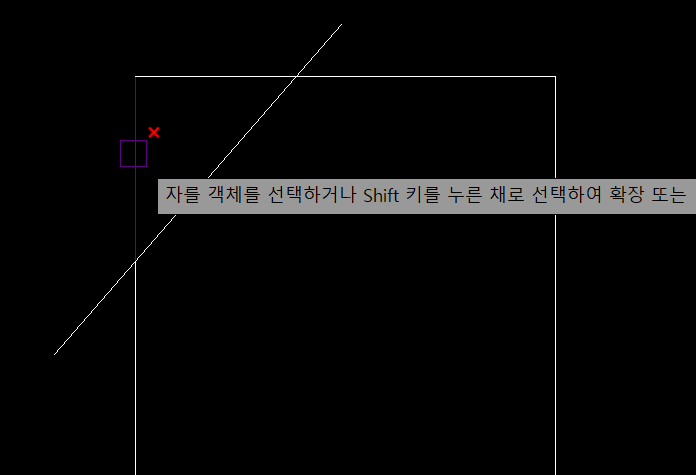

TR - ENTER - 잘라낼 객체 클릭

ERASE와 TRIM의 차이점

TRIM은 객체(선)의 일부분을 잘라 낼 수 있음

ERASE는 하나의 객체를 모두 지움

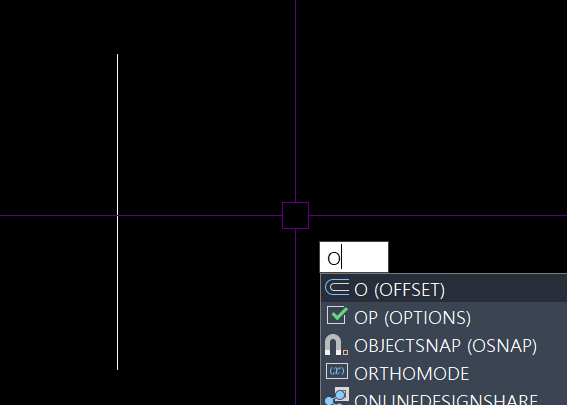

CAD 명령어 [OFFSET]

단축키 O

일정한 간격으로 띄워서 복사

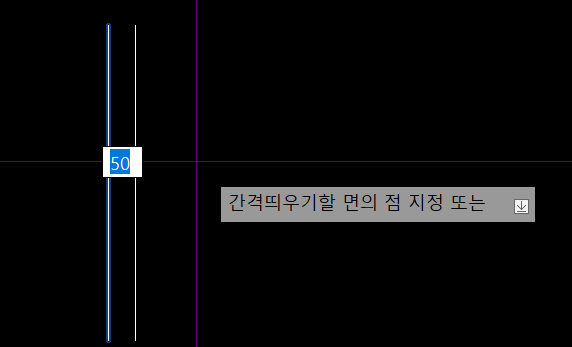

O - ENTER -  띄우기 할 거리 지정 - ENTER - 간격띄우기 할 객체 선택 - ENTER - 원하는 방향으로 클릭

2. OFFSET 한번에 여러번 복사할 때

O - ENTER -  띄우기 할 거리 지정 - ENTER - 간격띄우기 할 객체 선택 - ENTER -  M - ENTER - 원하는 방향으로 계속 클릭 - E(띄우기 복사 종료)
